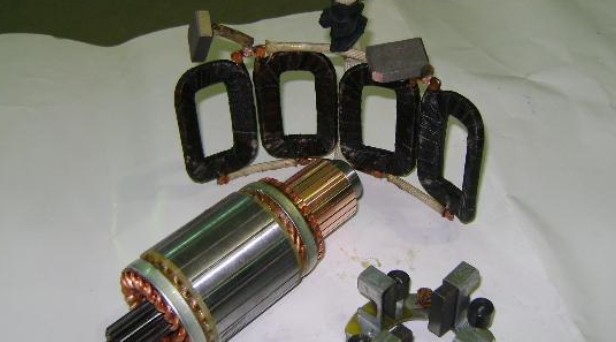

Struktur motor DC terdiri daripada dua bahagian: stator dan pemutar. Fungsi utama stator adalah untuk menjana medan magnet; pemutar, juga dikenali sebagai armature, digunakan untuk menjana tork elektromagnet dan daya elektromotif yang disebabkan. Jurang antara stator dan pemutar dipanggil jurang udara. Bingkai Sarung luar bahagian stator motor adalah bingkai. Ia bertindak sebagai sokongan tetap, kerana ia juga merupakan sebahagian daripada litar magnet, untuk membentuk laluan antara tiang magnet. (Biasanya diperbuat daripada pemutus keluli atau plat keluli dikimpal.)
. Tiang magnet utama Tiang magnet utama terdiri daripada teras besi tiang magnet utama dan penggulungan pengujaan. Fungsinya adalah untuk menjana medan magnet jurang udara. (Inti besi biasanya diperbuat daripada plat keluli tebal 0.5 ~ 1.5mm menumbuk riveted.) Peranti berus Peranti berus terdiri daripada berus, pemegang berus, batang berus dan tempat duduk batang berus. Motor ini digunakan untuk memperkenalkan voltan DC atau arus DC; penjana digunakan untuk memperkenalkan voltan DC atau arus DC. Tiang komutasi Tiang magnet kecil antara dua tiang magnet utama bersebelahan dipanggil tiang ulang-alik, juga dipanggil tiang tambahan. Fungsinya adalah untuk meningkatkan perjalanan dan menekan percikan api yang mungkin antara berus dan komutator semasa motor berjalan.
Aci biasanya diperbuat daripada keluli bulat. Berikan sokongan untuk putaran pemutar.

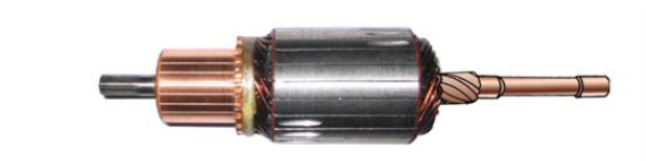

teras armature.
Inti armature adalah bahagian utama laluan magnet utama, yang digunakan untuk membenamkan penggulungan lengan. (Secara amnya, ia ditumpangkan dengan kepingan keluli silikon tebal 0.5mm)
Penggulungan lengan Penggulungan lengan adalah bahagian utama penukaran tenaga motor DC, dan fungsinya adalah untuk menjana tork elektromagnet dan daya elektromotif yang disebabkan.
Komutator disambungkan dengan lancar ke berus. Dalam motor DC, komutator dilengkapi dengan berus, yang boleh menukar arus DC yang digunakan ke dalam arus AC dalam gegelung lengan, supaya arah tork elektromagnet adalah malar; dalam penjana DC, komutator dilengkapi dengan arus elektrik. Berus boleh menukar daya elektromotif berselang-seli yang disebabkan oleh gegelung lengan ke dalam daya elektromotif arus langsung yang diambil dari berus positif dan negatif.
